STECKVERBINDER VERDECKT IN UNTERKONSTRUKTIONS-PROFIL
Wie immer legt Glas Marte auch hier größten Wert auf ein ansprechendes Erscheinungsbild. Dementsprechend werden die Steckverbinder der Photovoltaikanlage verdeckt im Brüstungsprofil integriert und nicht in einem dicken Handlauf untergebracht. Hierfür wird das Profil mit entsprechenden Ausfräsungen und einer filigranen Blende versehen. Dadurch kann auf Wunsch sogar der dünne Handlauf «Extralight» verwendet oder vollständig auf einen verzichtet werden. Und auch bei den Photovoltaikgläsern werden die Ganzglasgeländer höchsten Ansprüchen gerecht. Das Glas kann auf der Außenseite als auch im Scheibenzwischenraum je nach Wunsch mit keramischem Siebdruck gestaltet werden, wobei alle Farben sowie Deckungs- und Glanzgrade ohne wesentlichen Leistungsverlust möglich sind. Darüber hinaus lassen sich auch die Solarzellen frei anordnen, was den Vorteil hat, dass die Brüstungen je nach Zellabstand mehr oder weniger durchsichtig sind. Besonders interessant sind die Streifen- Photovoltaik-Zellen, da diese auf den ersten Blick gar nicht als Funktionsgläser wahrgenommen werden.

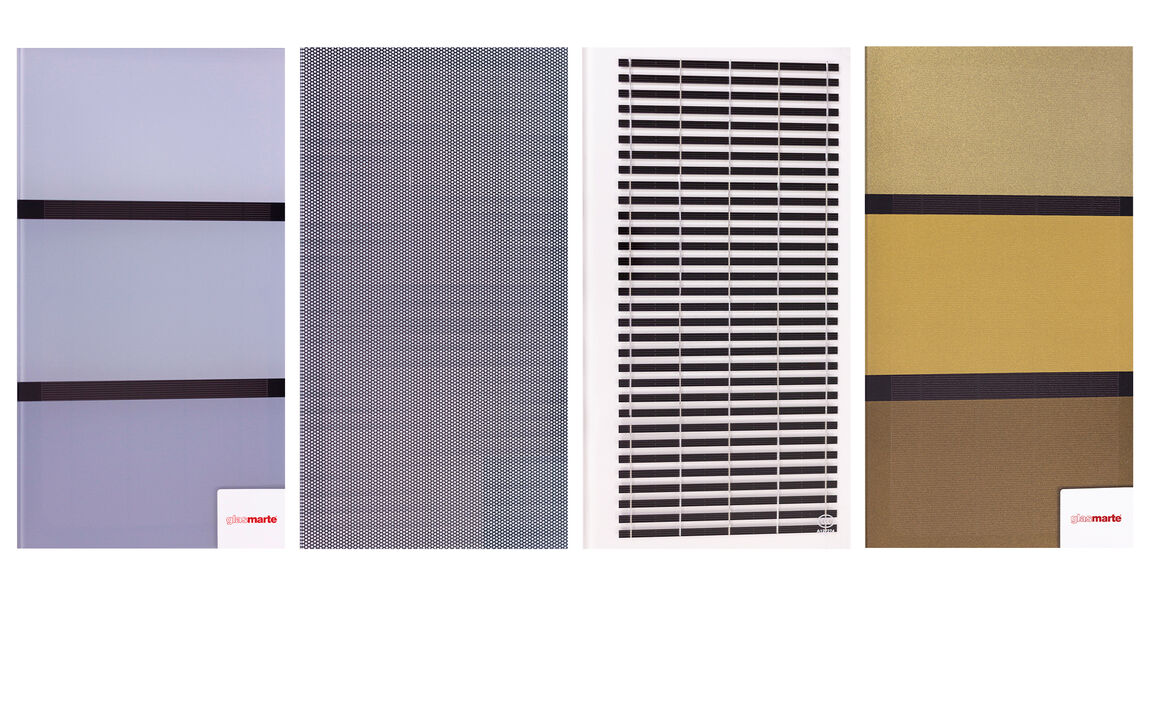

MUSTER-FARBBEISPIELE
MONTAGE IN ZWEI EINFACHEN SCHRITTEN
Wie bei allen GM RAILING®-Geländern erfolgt auch hier die Montage des Systems in zwei einfachen Schritten. Zunächst wird die Unterkonstruktion mit dem Bauwerk verbunden. Dann müssen die im Werk vorgefertigten Glasmodule eingehängt werden. Nachdem diese justiert und fixiert sind, ist die Arbeit erledigt. Zahlreiche, bereits realisierte Beispiele zeigen, dass so eine hohlraum- und spannungsfreie Glaslagerung sicher gewährleistet werden kann. Aktuell sind Photovoltaikanlagen meist auf Gebäudedächern montiert. Doch hier haben sie im Winter einen deutlichen Nachteil: Aufgrund des niedrigen Sonnenstandes ist ihre Leistungsfähigkeit herabgesetzt. Vertikal angebrachte Solarzellen – wie zum Beispiel an Balkonbrüstungen – können dieses Defizit ausgleichen und eine möglichst autarke Energieversorgung sicherstellen. Sie sind in den Morgen- und Abendstunden – also genau dann, wenn die meiste Energie verbraucht wird – sehr ertragreich. Dementsprechend stellen Solarmodule in Balkonbrüstungen einen wichtigen Schritt in Richtung umweltschonendes Bauen dar.
FAQs
Was ist eine Balkonbrüstung mit integrierter Photovoltaikglas-Lösung?
Eine solche Lösung kombiniert GM RAILING® Ganzglasgeländer mit monokristallinen Solarzellen, die eine Nominalleistung von 70–200 Wp/m² erzeugen. Die Zellen sind frei anordbar, um Transparenz und Designwünsche zu erfüllen. Sie werden mit keramischem Siebdruck auf der Außenseite oder im Scheibenzwischenraum gestaltet. Dies ermöglicht energieeffizientes Bauen ohne sichtbare technische Elemente.
Welche Vorteile bieten vertikale Solarmodule in Glas-Balkongeländern?
Vertikale Solarmodule in Glas-Balkongeländern gleichen das Winterdefizit flacher Anlagen aus, da sie bei niedrigem Sonnenstand sowie in den Morgen- und Abendstunden hohe Erträge liefern. Schnee rutscht ab, was den Betrieb auch im Winter sichert, und bifaciale Module nutzen reflektiertes Licht für eine stabile Produktion. Dies ist ideal für eine autarke Energieversorgung in urbanen Bauten.
Wie funktioniert die Photovoltaik-Unterkonstruktion von GM RAILING?
Bei GM RAILING Photovoltaik werden Steckverbinder (MC4, IP68) verdeckt in Ausfräsungen des Brüstungsprofils integriert. Dadurch ist ein filigraner Handlauf wie „Extralight” möglich, der sogar komplett entfallen kann. Die Verkabelung bleibt unsichtbar und die Solarzellen sind witterungsgeschützt. Dies gewährleistet ein ästhetisches Erscheinungsbild bei voller Funktionalität
Wie erfolgt die Montage bei Photovoltaik-Glasgeländern?
Zunächst wird die Unterkonstruktion fest mit dem Bauwerk verbunden. Anschließend werden die vorgefertigten Glasmodule mit PV-Zellen eingehängt, justiert und fixiert. Dies ermöglicht eine hohlraum- und spannungsfreie Lagerung gemäß den gängigen Normen für Balkongeländer. Diese Methode ist in realisierten Projekten bewährt und minimiert die Montagezeit.
Ist keramischer Siebdruck auf Photovoltaikglas für Balkonbrüstungen geeignet?
Keramischer Siebdruck auf Photovoltaikglas für Balkonbrüstungen ist in allen Farben, Deckungsgraden und Glanzgraden möglich, ohne dass es zu einem wesentlichen Leistungsverlust der Solarzellen kommt. Er ermöglicht eine individuelle Gestaltung der Außenseite oder des Scheibenzwischenraums und erhält durch einen variablen Zellabstand die Transparenz. Das ist perfekt für designorientierte Architektur.
Erfüllt ein Ganzglasgeländer mit PV die gängigen technischen Normen?
Ganzglasgeländer mit PV erfüllen die Normen für Windlast, Gebäudesicherheit und Hagelschlagresistenz bei Betriebstemperaturen von -40 °C bis +85 °C. Die Integration erhöht die Dicke kaum und ist genehmigungsfreundlich wie bei Standardgeländern. Die Module sind witterungsgeschützt und somit wartungsfrei.
Wie wirkt sich eine Solar-Balkonbrüstung auf die Energieeffizienz aus?
Eine Solar-Balkonbrüstung steigert die Energieeffizienz durch ihre vertikale Ausrichtung, die ganzjährig Erträge liefert und Dachanlagen ergänzt. Mit Leistungsdichten von bis zu 200 Wp/m² trägt sie zu umweltschonendem Bauen bei und senkt die Stromkosten. Die Langlebigkeit beträgt über 25 Jahre, eine Garantie ist inklusive.
