Windlast und Architektur
Wer Windlasten früh in die Planung integriert, erhält am Ende nicht nur eine ästhetische Lösung, sondern eine Konstruktion, die dauerhaft ruhig läuft, präzise schließt und langfristig sicher funktioniert.
GM TOPROLL® 15/24 ist für solche Situationen entwickelt worden: ein oben hängendes, rahmenloses Ganzglas-Schiebesystem, das dort seine Stärken ausspielt, wo Standardlösungen an Grenzen stoßen, bei hohen Wetter- und Windbelastungen, großen Elementen und besonders schweren Gläsern.
Norm, Standort, Geometrie
Windlast ist die Kraft, mit der Wind auf eine Fläche am Gebäude wirkt. Wichtig ist dabei, dass Wind nicht nur „drückt“, sondern je nach Anströmung auch „zieht“: Windsog entsteht besonders an Kanten, Ecken und in Randzonen. Für die Auslegung werden Windlasten üblicherweise nach dem Eurocode ermittelt (EN 1991-1-4, Windlasten) inklusive der jeweils nationalen Festlegungen. Ausschlaggebend sind dabei die Grundwindgeschwindigkeit der Region, die Geländekategorie (offenes Gelände wirkt anders als dicht bebaute Strukturen), die Gebäudehöhe sowie die Form und Detailgeometrie des Baukörpers. In Summe ergeben sich daraus objektspezifische Lasten, die sich nicht seriös „pauschal“ abschätzen lassen, gerade bei exponierten Lagen oder größeren Höhen.
Die Windlast ist das Zusammenspiel aus Windgeschwindigkeit sowie Gelände-, Höhen- und Formfaktoren. GM TOPROLL® 15/24 ist geprüft – und damit eine starke Wahl, wenn statische Sicherheit und Funktion im Fokus stehen.
Durchbiegung und Einstand
Unter Windlast verformen sich Gläser. Diese Durchbiegung ist nicht nur ein statisches Thema, sondern wirkt direkt auf die Funktion eines Schiebesystems. Entscheidend ist, dass unter Last der Glaseinstand in der Führung nicht kritisch wird. In älteren Katalog- und Richtwertdarstellungen wird häufig eine Begrenzung der maximalen Durchbiegung (z. B. l/100) erwähnt. Je nach Nachweiskonzept kann von solchen Richtwerten abgewichen werden, sofern nachgewiesen ist, dass unter Last ein definierter Mindesteinstand, beispielhaft 5 mm, nicht unterschritten wird. Genau diese Logik ist für Planer und Ausführende relevant: Nicht die Zahl allein entscheidet, sondern ob die Einbaukriterien auch im Lastfall zuverlässig eingehalten bleiben. Gleichzeitig gilt: Richtwerte und Diagramme sind Empfehlungen und können eine projektspezifische statische Berechnung nicht ersetzen; die tatsächlichen Windlasten sind stets normbasiert aus der konkreten Gebäudegeometrie abzuleiten.

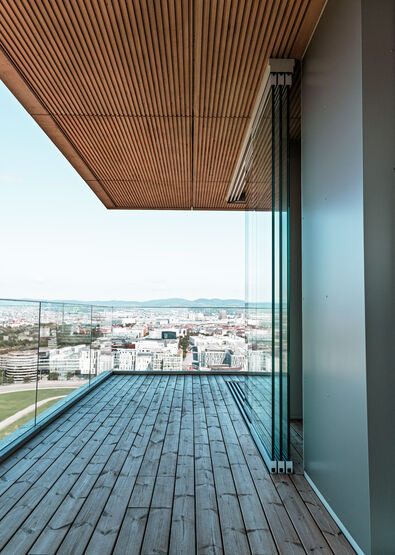

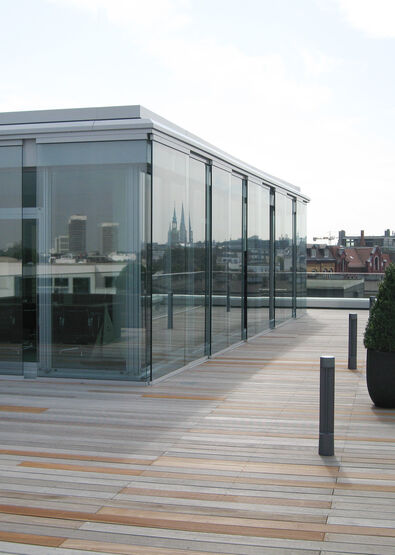

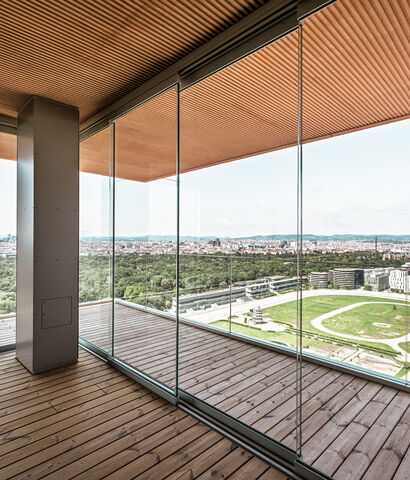

Oben hängend, rahmenlos – für schwere Gläser bis 200 kg
GM TOPROLL® 15/24 kommt besonders dann zum Einsatz, wenn das Schiebesystem an der Decke befestigt werden kann und die Deckenkonstruktion für die Gewichtsabtragung geeignet ist. Diese Voraussetzung ist im Objektbau häufig ein entscheidender Vorteil: Die Lasten werden kontrolliert in den tragfähigen Untergrund eingeleitet, während die Architektur die gewünschte Leichtigkeit und Transparenz behält. Als rahmenloses Ganzglas-Schiebesystem ist GM TOPROLL® 15/24 für Glasstärken bis VSG/ESG 24.4 ausgelegt und auf sehr hohe Elementgewichte konzipiert, sogar bis zu 200 kg pro Glaselement. Das eröffnet Spielräume für Projekte, in denen aufgrund von Windlasten, Bauteilhöhen oder Komfortanforderungen massivere Glaskombinationen statisch sinnvoll oder notwendig sind.
Gerade bei Objekten mit hohen Wetter- und Windbelastungen ist diese Reserve in der Systemauslegung ein zentrales Argument: Statt an der Grenze zu planen, wird ein System gewählt, das konstruktiv für hohe Beanspruchung gemacht ist, und damit über die Lebensdauer hinweg Stabilität, Laufruhe und planbare Funktion unterstützt.
Mechanische Sicherung bei hängenden Systemen
Bei oben hängenden Schiebesystemen ist die Sicherung der Glaselemente ein sicherheitsrelevantes Kernthema. In der Praxis reicht es nicht, sich ausschließlich auf Verklebung oder Klemmung zu verlassen, insbesondere bei schweren Elementen und wiederkehrenden Lastwechseln. GM TOPROLL® 15/24 setzt deshalb zusätzlich auf mehrere mechanische Sicherungsbolzen. Dieses Prinzip wurde durch Langzeitstudien und Prüfungen untermauert; in Auszugsversuchen wurden die erforderlichen Werte einer durch Sicherungsbolzen gehaltenen Verglasung deutlich überschritten. Für Planer ist das ein starkes Detail in Ausschreibung und Argumentation, für Verarbeiter ein klares Konstruktionsprinzip mit nachvollziehbarer Logik: Redundanz, definierte Sicherung und langfristige Betriebssicherheit.
Mehr Einstand, mehr Robustheit

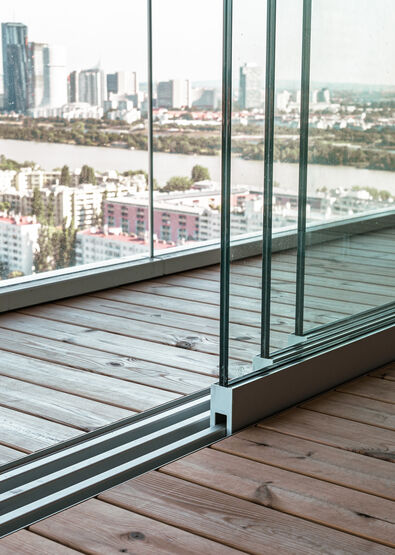

Windlasten und große Formate verzeihen keine „ungefähre“ Montage. Gleichzeitig sind Toleranzen auf der Baustelle Realität. GM TOPROLL® 15/24 begegnet diesem Spannungsfeld mit einem durchdachten Höhenausgleich: Über aufgesetzte Klipsprofile auf der unteren Führungsschiene lässt sich ein Höhenausgleich von ± 5 mm erreichen. Das Ziel ist dabei nicht nur Montagekomfort, sondern ein konstruktiver Effekt: Die Einstandstiefe der Schiebeelemente in die Führung kann erhöht werden, wodurch sich die statischen Eigenschaften der Gesamtkonstruktion entscheidend verbessern. Ergänzend ermöglichen die Laufwagen einen zusätzlichen Höhenausgleich bis ± 6 mm. In der Summe entsteht mehr Planbarkeit, sowohl für die Funktion als auch für die Reserve im Lastfall.
Unsere Lösungen entstehen aus Praxis und Prüfung: GM TOPROLL® 15/24 ist geprüft und gemacht für Projekte, in denen es auf Sicherheit, Langlebigkeit und klare Linien ankommt.
Transparente Lösung
In der Planung lohnt es sich, GM TOPROLL® 15/24 immer dann zu prüfen, wenn Windlasten, Gebäudehöhe, Randzonen oder exponierte Lagen eine Rolle spielen und wenn schwere Glaselemente für Stabilität, Komfort oder Normanforderungen erforderlich sind. Für die Ausführung gilt: Die Produktmontage ist integraler Bestandteil der Performance. Einstand, Höhenausgleich, Befestigung in der Decke und die vollständige Umsetzung der mechanischen Sicherung sind jene Stellschrauben, die im Zusammenspiel die spätere Laufruhe, das Schließverhalten und die Dauerhaftigkeit definieren.
